Reemplazar los pesados herrajes de acero es uno de los cambios más prácticos que puede realizar un ciclista. Aperno de titanioEs entre un 40 % y un 45 % más ligero que un elemento de fijación de acero comparable y aún así ofrece un buen poder de agarre. El material también resiste la corrosión de una manera que el acero desnudo simplemente no puede tocar. Ya sea que estés construyendo una bicicleta de pista de fin de semana, mejorando una máquina de calle o haciendo un proyecto único, saber cómo elegir el sujetador adecuado puede ahorrarte tiempo, dificultades con el ajuste y mantener tu construcción confiable en los años venideros.
¿Qué trabajo debe hacer su perno de titanio?
El tipo de carga y la ubicación son importantes
Antes de comprar un sujetador, piense en lo que realmente logra el perno. Un sujetador que soporta un panel de carenado ligero verá un perfil de carga completamente diferente que uno que soporta un soporte de estribo o un protector térmico de escape. Los pernos en entornos exigentes con alta vibración (alrededor del motor o la suspensión, por ejemplo) necesitan mantener su carga de sujeción bajo tensiones cíclicas. La tolerancia de grado y especificación es mucho mayor para pernos en situaciones estáticas y de baja carga.
Los datos de ASM International sobre aleaciones de titanio muestran que la resistencia a la tracción de los grados de titanio comercialmente puro varía entre 240 y 550 MPa, según el grado. La aleación Ti-6Al-4V (Gr5) puede tener una resistencia máxima a la tracción mínima de 895 MPa. Hacer coincidir la capacidad del material con la carga real evita una ingeniería excesiva y también unas especificaciones insuficientes y peligrosas.
Condiciones de servicio y ambiente de corrosión
La humedad, la sal de la carretera y el calor del escape son amigos habituales en una moto. Elperno de titaniocrea una capa de óxido permanente y autorrenovante que es significativamente más resistente a estas circunstancias que el acero al carbono ordinario. Ese recubrimiento de óxido pasivo se reforma cuando se raspa. Lo cual es importante para el hardware expuesto. Este comportamiento de la corrosión es un beneficio práctico real, no sólo una promesa de marketing, para lugares cercanos a sistemas de escape o entornos marinos adyacentes.
Elegir un grado de perno de titanio: Gr2 o Gr5
Titanio comercialmente puro frente a aleación de titanio
El grado 2 (Gr2) es el caballo de batalla del titanio puro comercial. Tiene gran ductilidad, gran resistencia a la corrosión y es fácilmente mecanizable. Es adecuado para aplicaciones de menor tensión, incluidos carenados, paneles de carrocería, revestimientos y accesorios no estructurales. El Ti-6Al-4V tiene un límite elástico de aproximadamente 3 a 4 veces mayor que el Gr2 pero es sustancialmente más liviano que el acero. Gr5 es el mejor material para sujetadores que sufrirán tensiones mecánicas importantes, como: soportes de motor, conjuntos de soportes y accesorios de chasis.
NAVI Titanium ofrece pernos de titanio en una variedad de grados, incluidos Gr1, Gr2, Gr5, Gr9 y Gr23, entre otros, para que puedas elegir el material perfecto para el trabajo, en lugar de tener una opción para cada lugar de la bicicleta.
¿Por qué la selección de calificaciones no es opcional?
Existe una gran posibilidad de obtener una calificación incorrecta. Si se utiliza Gr2 donde se requiere resistencia Gr5, es posible que se produzca una distorsión del sujetador cuando se carga. Gr5 en todas partes añade gastos innecesarios donde el rendimiento de Gr2 es perfectamente suficiente. Un enfoque metódico para la selección de calidades basado en el análisis de carga y el entorno de servicio produce un resultado más coherente que simplemente elegir la calidad más costosa o más reconocida para cada ubicación de perno.
¿Qué tamaño debe tener su perno de titanio?
Diámetro, paso y longitud de la rosca

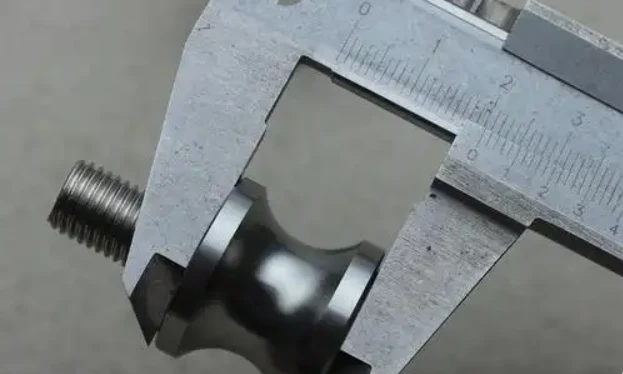

La mayoría de los sujetadores de motocicletas son de tamaño métrico. M5 x 0,8, M6 x 1,0, M8 x 1,25 y M10 x 1,25 cubrirán la gran mayoría de plazas en las bicicletas actuales. La fuerza de sujeción que un conjunto puede lograr con éxito depende de la longitud de la rosca enganchada, no de la longitud del perno. Mida la pila de componentes con precisión, incluida la longitud de la empuñadura, el espesor de la arandela, si corresponde, y la profundidad de enganche de la rosca en el componente coincidente, todo lo cual contribuye a la longitud total precisa del perno. Si el perno es demasiado corto, no hay suficiente contacto con la rosca. Si es demasiado largo, podría tocar fondo antes de que la unión esté bien asegurada.
Longitudes personalizadas y configuraciones no estándar
Muchas tareas de modificación y restauración incluyen piezas que no tienen la longitud del catálogo.
Utilizando mecanizado CNC, es fácil de fabricar.pernos de titanioen longitudes no estándar, diámetros de hombro especializados o perfiles de vástago reducidos. Para comenzar una fabricación a medida, basta con un diseño dimensional, un perno original usado como muestra de referencia o una especificación clara por escrito. Esta versatilidad es una de las razones prácticas por las que los ciclistas que trabajan en construcciones únicas o modelos más antiguos acuden a un proveedor profesional en lugar de a un catálogo de hardware genérico.
Opciones de cabezal y accionamiento para la instalación de un perno de titanio
Hacer coincidir el tipo de cabezal con el espacio de instalación
La cabeza hexagonal, la cabeza hueca, la cabeza de botón y la cabeza avellanada son adecuadas para diversos ámbitos de instalación. Un perno de cabeza hueca es bueno para espacios empotrados donde una llave hexagonal puede llegar pero una llave inglesa no. El perno de cabeza de botón brinda un perfil bajo y una apariencia limpia en carenados y paneles externos. Un perno con cabeza al ras está empotrado en la superficie donde el hardware expuesto podría causar un problema o perturbar la aerodinámica. Al adaptar la geometría del cabezal al espacio disponible y a las necesidades de par, se evitan problemas de montaje y ranuras de accionamiento peladas.
Estilo de conducción y transmisión de par
Las unidades internas hexagonales (Allen), Torx y ranuradas están sobre la mesa. Las unidades Torx distribuyen el torque a través de una mayor superficie de contacto y es menos probable que se salgan con cargas de apriete más altas, lo cual es esencial en posiciones estrechas del compartimiento del motor con acceso limitado.
Las unidades hexagonales internas siguen siendo la solución más popular para el equipo de motocicleta común. Al especificar el estilo de transmisión con anticipación (junto con el tipo de cabezal y los requisitos de tratamiento de superficie), puede eliminar cualquier incertidumbre y pasar directamente a la producción. Elimina el riesgo de obtener una pieza que no encaja en su equipo de montaje.
Confirmar su elección de pernos de titanio con un proveedor
Información para prepararse antes de contactar a un proveedor
Una especificación clara reduce los idas y venidas y acelera el proceso de cotización. Lea sobre Grado: diámetro de rosca de titanio y longitud de paso para prepararse. Total Tipo de cabezal Estilo de accionamiento Acabado superficial Estándar (ASTM, DIN, JIS o GB/T) Tolerancias Cantidad Si la aplicación no es estándar, una imagen o una pieza modelo es mejor que las palabras solas para mostrar lo que se necesita. Antes de finalizar una cotización, NAVI Titanium analiza cada especificación para ver qué tipo de material se necesita, si las dimensiones son posibles y qué tipo de mecanizado se necesita.
Verificación de Calidad y Trazabilidad de la Producción
Un proveedor confiable de pernos de titanio documenta la trazabilidad de los materiales desde la materia prima entrante hasta la inspección del producto final.
NAVI Titanium tiene la certificación ISO 9001. Las barras y varillas de titanio entrantes se examinan para determinar su grado y condición antes de la fabricación CNC. Las piezas finales se verifican en cuanto a medidas, calibre de rosca y estado de la superficie antes de ser empaquetadas y enviadas. Para el comprador que realiza pedidos recurrentes o compra componentes para un programa de fabricación, este marco de trazabilidad ofrece la garantía de coherencia que las compras únicas a proveedores no certificados no pueden ofrecer.
Conclusión
Elegir el adecuadoperno de titanioPara una moto es cuestión de cuatro consideraciones. La carga y el entorno que debe soportar el perno, el grado de titanio que cumple con los requisitos, la especificación dimensional que coincide con el conjunto y la configuración de cabezal y accionamiento que requiere la instalación. Al abordar deliberadamente cada uno de estos problemas y transmitirlos claramente a un proveedor competente, se obtiene un sujetador que funciona de manera confiable y se ajusta correctamente a la primera.
Preguntas frecuentes
1. P: ¿Puedo utilizar un perno de titanio como reemplazo directo de un perno de acero sin ninguna modificación?
+
-
R: En la mayoría de las aplicaciones de motocicletas no críticas, un perno de titanio puede reemplazar un sujetador de acero del mismo diámetro, paso y longitud sin modificaciones. Verifique que la resistencia a la tracción de la calidad sea suficiente para la carga y utilice el número de torsión correcto. El módulo de elasticidad del titanio es diferente al del acero, por lo que los parámetros de torsión del manual del fabricante original deben cotejarse con los consejos del proveedor de titanio.
2. P: ¿Es el titanio propenso a irritarse cuando se rosca en componentes de aluminio?
+
-
R: El titanio puede ser propenso a irritarse en ciertas combinaciones de roscas de metal sobre metal, especialmente con aluminio. El uso de un compuesto antiagarrotamiento adecuado en las roscas antes de la instalación disminuye considerablemente este peligro. Esta es una práctica común en las industrias aeroespacial y de carreras cuando se utilizan sujetadores de titanio en contacto con carcasas de aluminio.
3. P: ¿Qué opciones de acabado superficial están disponibles para los pernos de titanio para motocicletas?
+
-

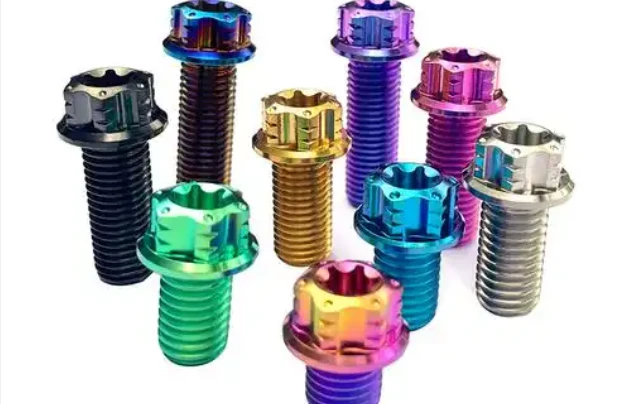

R: Las opciones típicas incluyen acabado mecanizado (titanio natural), mate pulido con chorro de arena, pulido brillante y anodizado. El titanio anodizado crea un espectro de colores al controlar el espesor de la capa de óxido, sin agregar ningún tinte ni material de recubrimiento. Esto significa que el acabado es duradero e inherente a la superficie, en lugar de algo colocado encima de ella.
¿Listo para obtener pernos de titanio? Contacto NAVI Titanio
NAVI Titanium es un dedicadoperno de titanioProveedor con más de una década de experiencia en mecanizado CNC en Baoji, el reconocido centro de producción de titanio en China. Fabricamos pernos, tornillos, tuercas, espárragos, arandelas y sujetadores personalizados en Gr1, Gr2, Gr5, Gr9, Gr23 y otros grados según las normas ASTM, DIN, JIS y GB/T. Nuestras instalaciones con certificación ISO 9001 brindan trazabilidad completa del material, inspección del calibre de rosca y verificación dimensional en cada pedido. Ya sea que necesite un pequeño lote de muestra para una construcción personalizada o una repetición de producción para un programa de componentes de motocicleta, nuestro equipo de ingeniería está listo para revisar sus especificaciones y brindarle una cotización precisa. Comuníquese con nosotros ensales@navititanium.compara empezar.
Referencias
1. Donachie, MJ Titanium: una guía técnica. 2nd ed. MAPE Internacional, 2000.
2. Boyer, R., Welsch, G. y Collings, EW Materials Properties Handbook: Aleaciones de titanio. MAPE Internacional, 1994.
3. ASTM Internacional. ASTM F467/F467M: Especificación estándar para tuercas no ferrosas de uso general. ASTM Internacional.
4. ASTM Internacional. ASTM F738M: Especificación estándar para pernos, tornillos y espárragos métricos de acero inoxidable (con referencia a la metodología estándar de sujetadores comparativa). ASTM Internacional.
5. Peters, M. y Leyens, C. Titanio y aleaciones de titanio: fundamentos y aplicaciones. Wiley-VCH, 2003.
6. Sociedad de Ingenieros de Automoción. Documento técnico SAE: Selección de materiales de fijación para aplicaciones de vehículos de alto rendimiento y deportes de motor. SAE Internacional.
