Cuando los ingenieros diseñan elementos filtrantes de alto-rendimiento para la electrólisis del agua PEM, una variable determina casi todos los resultados: la estructura interna de los poros. Un tamaño de poro uniforme suena ideal en teoría, pero la dinámica de fluidos del mundo real-exige algo más sofisticado. Ahí es dondepolvo de metal sinterizadola mezcla entra en escena - y por qué la gradación de precisión se ha convertido en un factor definitorio en la ingeniería de filtración moderna.
¿Por qué mezclar diferentes tamaños de partículas de polvo de metal sinterizado?
La limitación de los sistemas de polvo de tamaño único-
Se crea una red de poros uniforme cuando solo se utiliza un tamaño de partícula durante la sinterización. Esa estructura hace un buen trabajo de selección básica, pero conlleva algunos costos. Los contaminantes finos pueden pasar porque los polvos gruesos por sí solos forman canales grandes y llenos de baches. Los polvos finos por sí solos forman redes apretadas que impiden que los fluidos se muevan, reducen la presión y acortan la vida útil del producto. En los sistemas electrolíticos PEM, tanto el alto flujo como la precisión de captación son imprescindibles. Ninguno de los extremos funciona bien en estas situaciones.

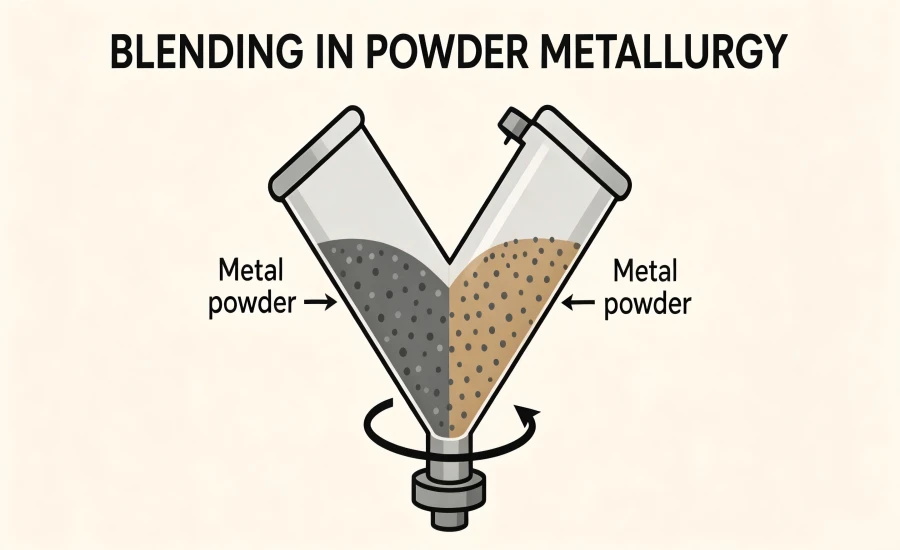

La combinación como estrategia de ingeniería
Los fabricantes planean mezclar tamaños de partículas, lo que cambia la estructura de los poros desde cero. Una mezcla controlada de polvo de metal sinterizado grueso y fino llena los espacios entre las partículas, creando canales vacíos graduados en lugar de canales aleatorios. En la investigación de pulvimetalurgia, las relaciones de gradación tienen un efecto directo sobre el diámetro medio de los poros,
el porcentaje de porosidad y la integridad mecánica después de la sinterización. Se mide que las mezclas de polvo de titanio en NAVI Titanium tienen tamaños de poro entre 5 μm y 80 μm. Esto permite a los ingenieros cambiar la gama sin tener que utilizar un material base completamente diferente.

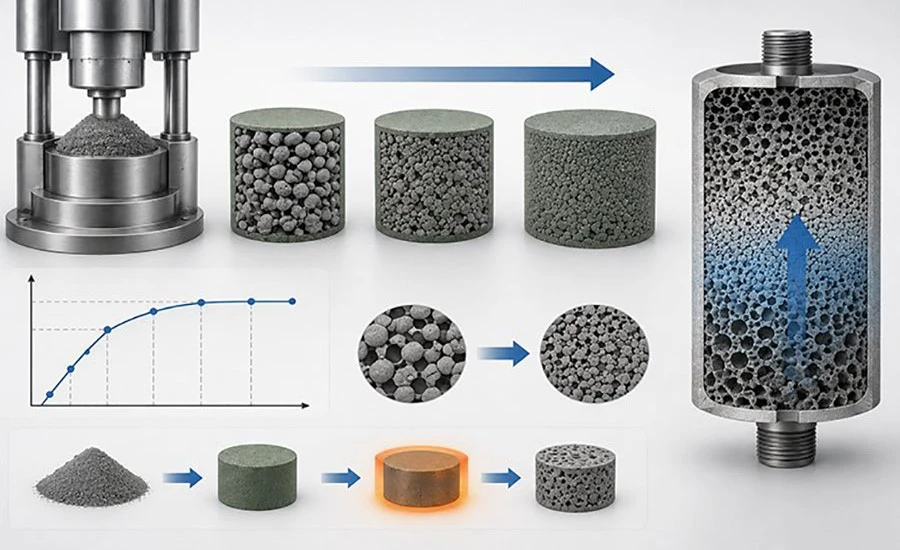

Mezcla de polvo de metal sinterizado para distribución controlada de poros
Cómo la gradación de partículas da forma a la arquitectura interna
La distribución de los poros no es resultado de la sinterización; es el resultado de cómo se hizo intencionalmente el polvo. Cuando dos o más tipos de partículas se juntan antes de compactarse, las partículas más pequeñas se acomodan entre las más grandes. Esto reduce el tamaño de las áreas vacías mientras mantiene las vías de flujo que están vinculadas. Luego, la temperatura de sinterización convierte esos puntos de contacto en un marco sólido pero con agujeros. La distribución de poros final coincide mejor con la proporción de clasificación original que cualquier paso de pos-procesamiento. Por eso la elección del polvo va antes del horno y no después.
Contenido de oxígeno y su papel silencioso
En este proceso la calidad del polvo es muy importante. El polvo de titanio con mucho oxígeno oxida los límites de los granos durante la sinterización, lo que debilita las uniones entre las partículas. Esta oxidación también empeora la conductividad eléctrica,
lo cual es un gran problema en los elementos filtrantes electrolíticos PEM donde la capa porosa de titanio debe funcionar bien para mover la corriente. Cuando se utiliza polvo fino de titanio con bajo-oxígeno, que generalmente tiene niveles de oxígeno inferiores al 0,15 por ciento en peso, la estructura y la conductividad del elemento filtrante permanecen iguales durante toda su vida útil. Para satisfacer ambas necesidades, NAVI Titanium encuentra y produce polvo de titanio de alta-pureza y bajo-oxígeno.
Polvo metálico sinterizado grueso y fino para estructuras de filtros de gradiente
Arquitectura en capas mediante composición en polvo
En el lado por donde entra el fluido, la estructura del filtro de gradiente tiene poros más grandes y, a medida que te alejas de la salida, los poros se hacen más pequeños. Gracias a este diseño, las partículas se distribuyen uniformemente por todo el elemento filtrante, en lugar de acumularse en un área. Esto conduce a intervalos de servicio más largos, una caída de presión más estable a lo largo del tiempo y una mayor capacidad de retención de suciedad en general. Para crear esta estructura, es necesario mezclar perfectamente gruesa-finamentepolvo de metal sinterizadoes necesario durante el paso de preparación del polvo. Los bordes de las capas se vuelven borrosos y el comportamiento del gradiente es difícil de predecir cuando los tamaños de las partículas no están distribuidos uniformemente entre los lotes.
Estabilidad de lotes como métrica de calidad
Cuando se fabrican muchas unidades, la densidad del polvo de un lote a otro afecta si los elementos filtrantes funcionan de la misma manera para todos ellos.
Los cambios en la distribución del tamaño de las partículas, el área de la superficie o la densidad del grifo pueden cambiar la forma en que funciona la sinterización y hacer que el tamaño del orificio final cambie en varios micrómetros. Para usos de electrólisis PEM, incluso una pequeña diferencia de unos pocos micrómetros puede cambiar la eficacia de la protección de la membrana. Antes de que cualquier material entre en producción, NAVI Titanium inspecciona estrictamente cada lote de polvo para verificar la distribución del tamaño de las partículas, la densidad aparente y el contenido de oxígeno.
Cómo la gradación del polvo de metal sinterizado crea gradientes de tamaño de poro

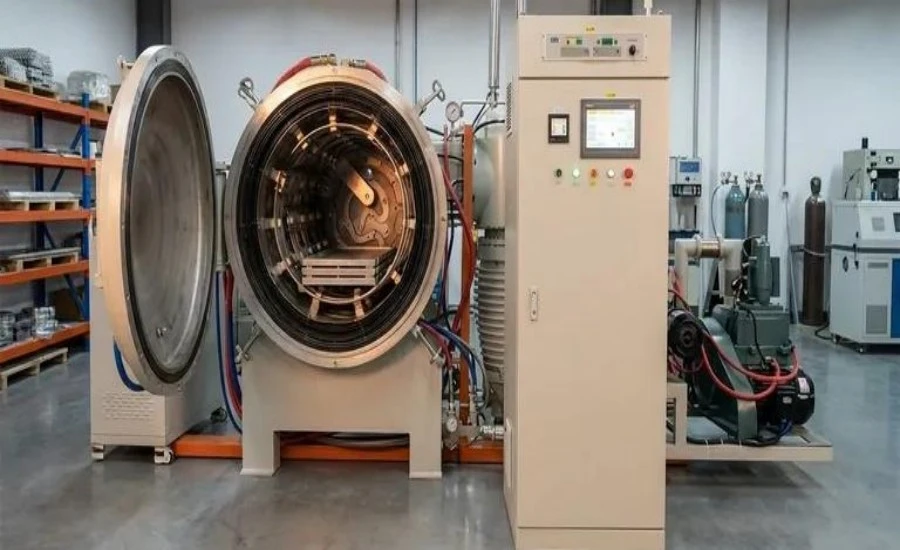

La mecánica de la formación de huecos durante la sinterización
Las partículas de polvo se pegan en los puntos de contacto durante la sinterización debido a la difusión del estado sólido-. El ancho de poro efectivo de la pieza terminada se basa en el tamaño y la forma de los espacios que quedan entre las partículas unidas. Los espacios entre partículas gruesas siguen siendo grandes cuando cubren un área grande. Es cierto que el ancho efectivo del hueco se reduce cuando hay partículas finas presentes. Los ingenieros pueden convertir fácilmente un mapa de gradación de polvo en un gradiente de tamaño de poro distribuyendo diferentes tipos de partículas en diferentes áreas de un compacto. Esto no es una suposición; es un proceso mecánico que se puede predecir y utilizar una y otra vez.
Actividad de sinterización y densidad del esqueleto.
La actividad de sinterización del polvo, o la probabilidad de que las partículas formen fuertes enlaces de difusión a una determinada temperatura, cambia según el tamaño, la forma y la cantidad de óxido en la superficie de las partículas.
A temperaturas más bajas, los polvos altamente activos con superficies rugosas y bordes lisos crean redes esqueléticas que son más densas y fuertes. En estructuras en gradiente, esto es importante porque diferentes partes del mismo componente pueden necesitar un comportamiento de sinterización diferente. Al elegir polvos con niveles de actividad medidos, el esqueleto terminado puede tener la misma densidad en todas las zonas de gradiente. Esto evita que las capas tengan bordes débiles.
Uso de la mezcla de polvo de metal sinterizado para mejorar el transporte de fluidos
Gestión de la caída de presión en elementos filtrantes PEM
Qué tan bien un elemento filtrante sinterizado mueve el fluido depende de qué tan bien estén unidos los poros entre sí. Un bien-mixtopolvo de metal sinterizadocompacto mantiene caminos abiertos y sinuosos para que el gas y el agua puedan circular sin demasiada resistencia. En la electrólisis de agua PEM, la capa porosa de transporte de titanio debe dejar pasar agua y oxígeno al mismo tiempo en el lado del ánodo. Esta necesidad de transporte dual-se satisface fácilmente mediante una estructura de gradiente con una región exterior rugosa y una región interior más suave. Esto reduce la caída de presión y al mismo tiempo mantiene la fina absorción necesaria para proteger la membrana.
Estabilidad del flujo-a largo plazo
Cuando los orificios se obstruyen desde el área de entrada hacia adentro, el rendimiento de la filtración disminuye. La progresión se ralentiza mediante una estructura de gradiente, que utiliza la capa exterior más rugosa como zona de pre-filtro. Esto mantiene la fina capa interior más limpia durante más tiempo.
Esto conduce directamente a una vida útil más larga y un mantenimiento menos frecuente, que son beneficios de rendimiento medidos en plantas de producción de hidrógeno verde a gran-escala donde el tiempo de inactividad cuesta mucho. La gradación precisa del polvo es la elección de ingeniería que se hace en las etapas iniciales y que hace posible esa confiabilidad en las etapas posteriores.
Conclusión
Controlar las diferencias en el tamaño de los poros enpolvo de metal sinterizadoLos elementos filtrantes son un problema que debe resolverse en la ingeniería de polvos, no en la fabricación. Si un elemento filtrante terminado cumple con los objetivos de flujo, interceptación y conductividad necesarios para los usos de electrólisis PEM, depende de la distribución del tamaño de las partículas, la limpieza, el contenido de oxígeno y la relación de gradación que se elijan. La mezcla del polvo no es un detalle menor; es lo que hace que los elementos filtrantes funcionen.
Preguntas frecuentes
P1: ¿Qué rango de tamaño de poro puede lograr NAVI Titanium mediante la mezcla de polvo de metal sinterizado?
+
-
Al cambiar las proporciones de gradación del tamaño de las partículas durante la etapa de mezcla del polvo, NAVI Titanium fabrica elementos filtrantes sinterizados con poros de entre 5 μm y 80 μm de tamaño. Los objetivos de los poros se ajustan para satisfacer las necesidades de cada aplicación en cuanto a movimiento e intercepción de fluidos.
P2: ¿Por qué es importante el polvo de titanio con bajo-oxígeno para los elementos filtrantes electrolíticos PEM?
+
-
La cantidad de oxígeno en el polvo de titanio cambia tanto la conductividad eléctrica de la estructura porosa como la resistencia mecánica de los enlaces que se fusionan. El polvo bajo-oxígeno, generalmente menos del 0,15 por ciento en peso de oxígeno, mantiene la conductividad y detiene la oxidación del borde del grano, lo que debilitaría el esqueleto del filtro cuando se usa en condiciones electroquímicas.
P3: ¿Cómo garantiza NAVI Titanium la coherencia entre lotes-entre lotes-en productos de polvo metálico sinterizado?
+
-
Antes de entrar en producción, se comprueba el nivel de oxígeno, la distribución del tamaño de las partículas y la densidad percibida de cada lote de polvo que llega. Este procedimiento garantiza que los elementos filtrantes sinterizados fabricados en diferentes series de producción tengan el mismo número de poros, tamaño de poros y cualidades mecánicas.
Actualice su sistema de filtración con las soluciones personalizadas de polvo de metal sinterizado de NAVI Titanium
NAVI Titanium Metal Technology Co., Ltd. fabrica productos-diseñados con precisiónpolvo de metal sinterizadosustratos que son perfectos para elementos filtrantes de electrólisis PEM y otras necesidades de filtración industrial exigentes. NAVI Titanium es una empresa confiable que vende polvo de metal sinterizado. Proporcionan polvo de titanio de alta-pureza y bajo-oxígeno, estructuras de orificios únicas con tamaños de 5 a 80 μm y sistemas de polvo-estables por lotes creados para grandes proyectos de hidrógeno verde. Nuestro equipo de ingeniería trabaja directamente con los clientes para crear recetas de gradación que sean perfectas para una variedad de condiciones de trabajo, desde filtros industriales generales hasta entornos electrolíticos de alta-presión. Envíe a NAVI Titanium sus especificaciones técnicas ahora mismo para descubrir cómo sus sistemas de polvo personalizados pueden ayudarlo a alcanzar sus objetivos de producción, reducir el desgaste del equipo y aumentar la vida útil del filtro.
Contáctenos:sales@navititanium.com.
Referencias
1. Alemán, RM Sinterización: de observaciones empíricas a principios científicos. Butterworth-Heinemann, 2014.
2. Smid, J., Kostornov, AG y Shapoval, V. "Filtros y membranas de metal poroso para aplicaciones de gas-líquido". Metalurgia de polvos y cerámica metálica, vol. 41, núm. . 5–6, 2002, págs. 310–317.
3. Carmo, M., Fritz, DL, Mergel, J. y Stolten, D. "Una revisión completa sobre la electrólisis del agua PEM". Revista internacional de energía del hidrógeno, vol. 38, n.º. 12, 2013, págs. 4901–4934.
4. Lefebvre, LP, Banhart, J. y Dunand, DC "Metales porosos y espumas metálicas: estado actual y desarrollos recientes". Materiales de ingeniería avanzada, vol. 10, núm. . 9, 2008, págs. 775–787.
5. Randall, MG y Gauckler, LJ "Efectos de la distribución del tamaño de las partículas en el comportamiento de sinterización de los compactos en polvo". Revista de la Sociedad Estadounidense de Cerámica, Vol. 78, No. 3, 1995, págs. 673–679.
6. Majumdar, A. y Bhushan, B. "Papel de la geometría fractal en la caracterización de superficies rugosas y sus propiedades tribológicas". ASME Journal of Tribology, Vol. 112, No. 2, 1990, págs. 205–216.
