Puede parecer mágico convertir la sal normal en un potente eliminador de gérmenes, pero en realidad el proceso es un proceso eléctrico muy conocido llamado electrocloración. Una parte importante está en el corazón de todo sistema de electrocloración eficiente: elvarilla de ánodo de titanio. Sin él, la reacción simplemente no funcionaría como debería. Este artículo le explica cómo funciona la electrocloración, qué hace que una varilla de ánodo de titanio sea tan indispensable y cómo elegir la adecuada para su sistema.
¿Cómo permite una varilla de ánodo de titanio la electrocloración?
La electrocloración es el proceso de hacer pasar una corriente eléctrica a través de una solución de agua salada (salmuera) para producir hipoclorito de sodio, un potente desinfectante utilizado en el tratamiento del agua, piscinas y sistemas municipales. La varilla del ánodo de titanio sirve como electrodo positivo en esta celda electrolítica, donde tiene lugar la química real de evolución del cloro.
Cuando se aplica electricidad a los electrodos, los iones de cloruro (Cl⁻) del agua salada se mueven hacia la superficie del ánodo. En esa superficie, las reacciones de oxidación transforman los iones cloruro en cloro gaseoso (Cl₂). Luego, este gas reacciona con el agua que lo rodea para producir ácido hipocloroso (HOCl) e iones de hipoclorito (OCl⁻), que son los que realizan el trabajo desinfectante.
La reacción electroquímica en la superficie del ánodo.
La reacción anódica primaria en la electrocloración sigue este camino:
2Cl⁻ → Cl₂ + 2e⁻
Cl₂ + H₂O → HOCl + HCl
Esta secuencia produce una salida de desinfectante que es proporcional a la corriente aplicada, la concentración de sal y el área de superficie activa del ánodo. Una varilla de ánodo de titanio bien diseñada maximiza la reacción de evolución de cloro (CER) al tiempo que suprime la reacción de evolución de oxígeno (REA) competitiva, que desperdicia energía sin generar ningún desinfectante.
¿Por qué el titanio es el material base elegido?
Se elige titanio puro, específicamente Grado 1 (TA1) o Grado 2 (TA2), como base porque tiene una capa de óxido encima que es estable y sigue creciendo. En iones con alto contenido de cloruro, ácidos o alcalinos, esta capa inactiva evita que el metal se oxide. Los ánodos de titanio no se disuelven, no contaminan el electrolito ni se descomponen rápidamente en situaciones de alta densidad de corriente, como lo hacen los ánodos de grafito, acero inoxidable o hierro.
Debido a que es mecánicamente duro, se puede fabricar con precisión en placas, varillas, tubos o formas de malla que se adapten a diferentes diseños de reactores.
Evolución del cloro de la varilla del ánodo de titanio a partir de iones de cloruro
La selección electroquímica de la superficie del ánodo es muy importante para el proceso de evolución del cloro. Aunque un sustrato de titanio desnudo no se oxida, no ayuda a que el cloro se evolucione muy bien por sí solo. La pasivación de su superficie impide que los electrones se muevan, lo que provoca que el voltaje de la celda sea alto, la producción de cloro sea baja y que la energía se desperdicie rápidamente. Precisamente por esto elvarilla de ánodo de titaniorequiere un recubrimiento especializado para funcionar de manera óptima en la electrocloración.
Reacciones contrapuestas y desafíos de selectividad
En el ánodo de un electrolito de agua salada compiten dos reacciones: desprendimiento de cloro (CER) y desprendimiento de oxígeno (OER). Los REA producen oxígeno gaseoso en lugar de cloro, consumiendo electricidad sin generar ningún desinfectante:
2H₂O → O₂ + 4H⁺ + 4e⁻
La relación de selectividad entre CER y OER determina la eficiencia con la que el sistema convierte la energía eléctrica en cloro activo. La investigación publicada en revistas de ingeniería electroquímica confirma que los recubrimientos de óxido de rutenio-iridio sobre sustratos de titanio alcanzan una selectividad CER superior al 95 % en condiciones operativas típicas (densidades de corriente de 100 a 1000 A/m²), superando con creces a los ánodos sin recubrimiento o a base de carbono.
¿Cómo controla la composición del recubrimiento la producción de cloro?
El recubrimiento catalítico de una varilla de ánodo de titanio determina directamente qué reacción domina. El dióxido de rutenio (RuO₂) es la principal fase activa para el desprendimiento de cloro y exhibe una alta actividad catalítica para la oxidación de Cl⁻. El dióxido de iridio (IrO₂) agrega estabilidad mecánica y resistencia a la disolución del recubrimiento a temperaturas y densidades de corriente elevadas.
El pentóxido de tantalio (Ta₂O₅) funciona como estabilizador estructural, extendiendo la adhesión del recubrimiento y la vida útil. Esta combinación, la formulación clásica IrO₂-Ta₂O₅ o RuO₂-IrO₂, se ha convertido en el punto de referencia de la industria para ánodos de electrocloración de alto rendimiento.
¿Por qué una varilla de ánodo de titanio necesita un revestimiento de MMO?
El óxido de metales mixtos, o MMO, es un recubrimiento catalítico de múltiples componentes que se aplica sobre una base de titanio calentando sales precursoras y descomponiéndolas a altas temperaturas (generalmente entre 400 y 550 grados). El recubrimiento MMO convierte una superficie de titanio que normalmente es pasiva en una electrocatalíticamente activa. permitiendo que la varilla de ánodo de titanio mantenga una evolución continua y de alta eficiencia de cloro durante miles de horas de funcionamiento.
Las cuatro funciones de los recubrimientos MMO en la evolución del cloro
Un recubrimiento de MMO sobre una varilla de ánodo de titanio realiza cuatro funciones simultáneas. Reduce el sobrepotencial anódico para la generación de cloro, lo que reduce el voltaje en la celda y la cantidad de energía que utiliza. Detiene la pasivación del sustrato evitando que el electrolito entre en contacto con el titanio desnudo. Distribuye la corriente uniformemente por la superficie del electrodo, por lo que no hay puntos calientes que rompan el recubrimiento demasiado rápido. Tampoco reacciona químicamente con salmuera fuerte, hipoclorito o cambios de pH, lo que mataría a la mayoría de los demás materiales de electrodos en cuestión de días.

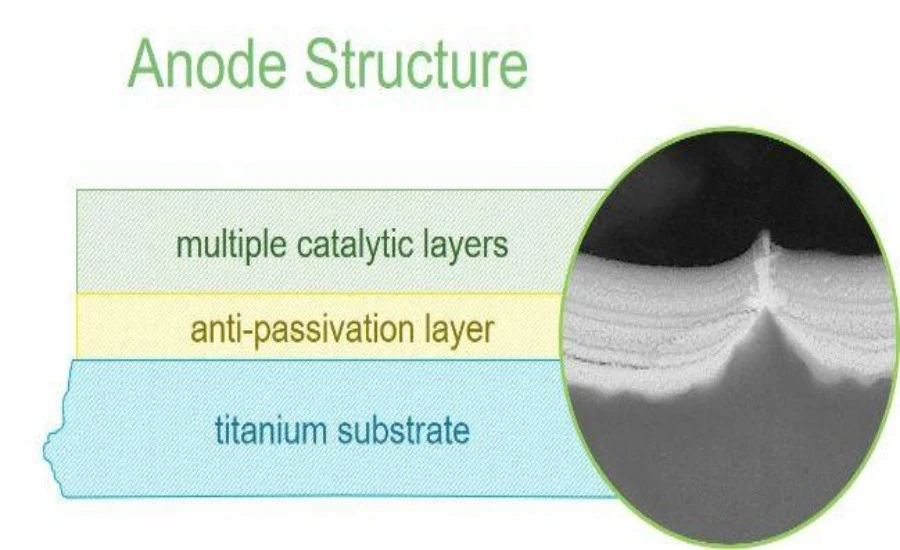

Recubrimientos compuestos degradados: el siguiente paso más allá del MMO estándar
Por lo general, los recubrimientos de MMO se aplican sobre una capa suave de óxidos mixtos. Los principales fabricantes utilizan recubrimientos compuestos de gradiente avanzado, que forman múltiples capas con diferentes composiciones desde la capa base hacia afuera. Las capas del interior se centran en pegarse entre sí y absorber el estrés,
mientras que las capas exteriores se centran en la actividad química. Este diseño soluciona cuatro problemas típicos que ocurren en los electrodos de evolución de cloro: la propagación de microfisuras, la deslaminación de la interfaz, la pasivación del sustrato y la entrada de iones cloruro. Los sistemas que utilizan varillas de ánodo de titanio con recubrimiento de gradiente logran consistentemente un menor consumo de energía unitario (en el rango de 3,2 a 3,8 kWh por kilogramo de cloro disponible) en comparación con los electrodos MMO de una sola capa convencionales.
Varillas de ánodo de titanio en la generación de hipoclorito de sodio
Los generadores de hipoclorito de sodio se encuentran entre las aplicaciones más extendidas paravarillas de ánodo de titaniomundial. Las pequeñas unidades in situ que producen 50 g/h de cloro para piscinas y las grandes ciudades que producen 5000 g/h o más para el tratamiento de agua potable y los sistemas industriales de agua en movimiento son ambos tipos de sistemas.

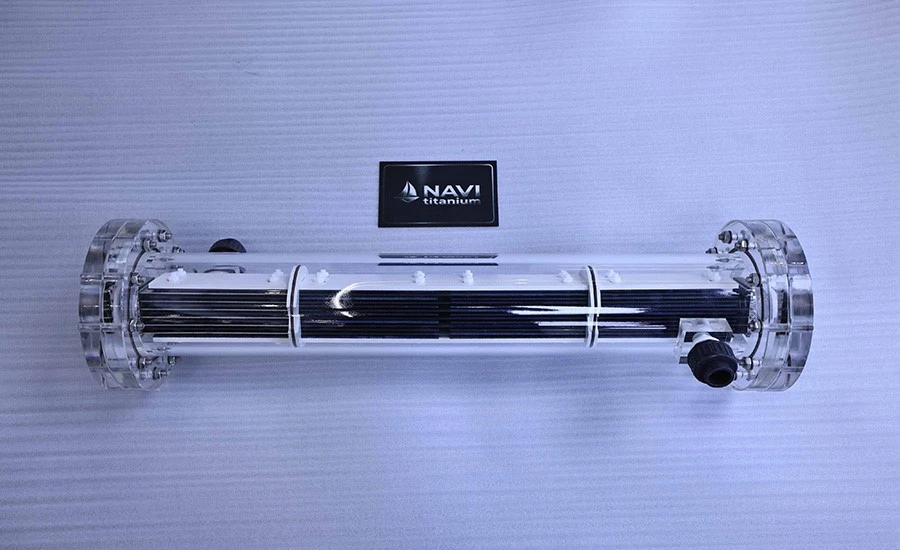

Arquitectura del sistema y configuración del ánodo
Un generador de hipoclorito de sodio normalmente alberga múltiples varillas de ánodo de titanio dispuestas en paralelo dentro de una celda electrolítica. Una solución de salmuera salada (3-6 % de NaCl) circula constantemente a través de la celda y, cuando es necesario, los ánodos descomponen los iones de cloruro para producir una solución de hipoclorito. El diámetro, la longitud y el espaciado de las varillas están diseñados para coincidir con la distribución de corriente deseada y la dinámica de flujo de cada sistema. Los ánodos de rutenio-iridio-titanio de NAVI Titanium pueden manejar hasta 5000 g/h de caudal, lo que los hace útiles para tratar la basura en las ciudades, desinfectar piscinas, producir agua potable, hacer funcionar sistemas de agua en fábricas y mantener los océanos libres de algas.
Puntos de referencia de rendimiento en funcionamiento continuo
En condiciones de funcionamiento continuo las 24 horas, que son estándar en implementaciones municipales e industriales, la varilla del ánodo de titanio debe mantener una producción de cloro estable sin deriva de voltaje ni deterioro del revestimiento.
Grupos de estudio de ingeniería electroquímica han descubierto que los ánodos MMO de rutenio-iridio mantienen más del 90% de la actividad de desprendimiento de cloro que tenían al principio incluso después de haber sido utilizados sin parar durante 8.000 horas en soluciones de NaCl de 30 g/L. Con un pretratamiento del sustrato de alta calidad y procesos de recubrimiento optimizados, puede obtener una vida útil de más de 8 a 10 años en condiciones de funcionamiento controladas. Se trata de una norma que reduce en gran medida el coste total de propiedad para los operadores de plantas de electrocloración.

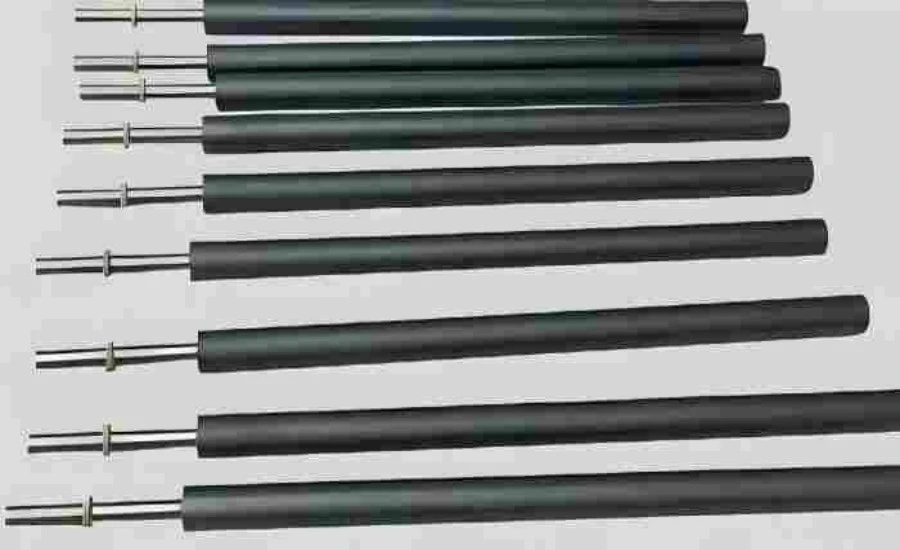

¿Cómo combinar una varilla de ánodo de titanio con sistemas de electrocloración?
Seleccionar la varilla de ánodo de titanio adecuada para una aplicación de electrocloración requiere hacer coincidir varios parámetros técnicos con el entorno operativo específico. Realizar esta selección correctamente desde el principio evita fallas prematuras de los electrodos, evita el desperdicio innecesario de energía y garantiza una producción constante de desinfectante durante todo el ciclo de vida del sistema.
Parámetros clave: densidad de corriente, tipo de recubrimiento y geometría
La densidad de corriente es la variable operativa más crítica. Las varillas de ánodo de titanio con revestimientos de rutenio-iridio MMO funcionan de manera confiable en un amplio rango: desde 10 a 50 A/m² en aplicaciones de protección catódica de baja intensidad hasta 2000 a 5000 A/m² en electrólisis industrial de alto rendimiento. Los niveles de corriente operativa suelen estar entre 100 y 800 A/m² para producir hipoclorito de sodio en salmuera diluida (2–5 % NaCl). La formulación del recubrimiento debe corresponder a la reacción deseada: para el desprendimiento de cloro se utiliza RuO₂-IrO₂. Para desprendimiento de oxígeno o entornos de servicios mixtos, se utiliza IrO₂-Ta₂O₅. La forma (varilla, placa, tubo o malla) depende del tipo de reactor, el flujo y la cantidad de superficie activa que se necesita.
Fabricación personalizada y soporte técnico
No todos los sistemas de electrocloración utilizan dimensiones de electrodos estandarizadas. Los proyectos de modernización, las geometrías de reactores especializados o las actualizaciones municipales de alta capacidad a menudo requieren materiales fabricados a la medida.varillas de ánodo de titaniocon diámetros, longitudes, patrones de orificios o interfaces de conexión específicos.
Trabajar con un fabricante que ofrece consultas de ingeniería, soporte de diseño de procesos y capacidad de fabricación personalizada, en lugar de solo productos de catálogo, reduce sustancialmente el riesgo de integración y el tiempo de puesta en servicio.
Conclusión
La varilla de ánodo de titanio no es un componente básico, sino el motor electroquímico de cualquier sistema de electrocloración. Su desempeño determina la eficiencia de la producción de cloro, el consumo de energía, la confiabilidad del sistema y los costos operativos a largo plazo. Elegir una varilla de ánodo de titanio con el recubrimiento adecuado y las dimensiones correctas, respaldada por un riguroso pretratamiento del sustrato y una tecnología de recubrimiento MMO en gradiente, es la decisión más impactante en el diseño de un sistema de electrocloración.
Preguntas frecuentes
1. ¿Cuál es la vida útil típica de una varilla de ánodo de titanio utilizada en electrocloración?
+
-
Una varilla de ánodo de titanio recubierta de MMO de rutenio-iridio de alta calidad de 8 a 10 años de antigüedad puede funcionar bien siempre que la densidad de corriente se mantenga estable, la concentración de salmuera se mantenga igual y el flujo se gestione correctamente. Las dos cosas que tienen mayor impacto en la vida son la calidad de la preparación del sustrato y la estructura del acabado.
2. ¿Puede una varilla de ánodo de titanio funcionar en sistemas de salmuera tanto diluidos como concentrados?
+
-
Sí. Una varilla de ánodo de titanio recubierta de MMO elegida correctamente puede funcionar en muchas concentraciones de cloruro diferentes, desde agua salada que tiene solo un 3,5 % de NaCl hasta salmuera industrial que tiene entre un 25 y un 30 % de NaCl. Para obtener la mejor eficiencia y durabilidad del recubrimiento, la formulación del recubrimiento y el rango de densidad de corriente deben coincidir con la concentración específica de la salmuera y la producción de cloro deseada.
3. ¿Cómo se compara una varilla de ánodo de titanio con los ánodos de grafito o acero inoxidable en la electrocloración?
+
-
En soluciones ricas en cloruro, los ánodos de grafito se desgastan todo el tiempo, contaminando el flujo de producto y necesitando ser reemplazados con frecuencia. Bajo la polarización anódica en soluciones salinas, los ánodos de acero inoxidable se oxidan, liberando iones metálicos que obstruyen el sistema. Una varilla de ánodo de titanio recubierta con MMO es inerte, de tamaño estable y sigue funcionando al mismo nivel de electroquímica durante miles de horas. Esto lo convierte en la mejor opción para los sistemas modernos de electrocloración tanto desde el punto de vista técnico como financiero.
¿Listo para actualizar su sistema de electrocloración? Contacto NAVI Titanio
NAVI Titanium se ha especializado en la fabricación de varillas de ánodos de titanio de alto rendimiento desde 2008, con producción basada en Baoji, el reconocido centro de experiencia en titanio de China. Cada ánodo que producimos combina sustratos de titanio TA1/TA2 de alta pureza con recubrimientos MMO de rutenio-iridio aplicados con precisión, lo que brinda una resistencia del electrodo tan baja como inferior o igual a 0,02 Ω y una vida útil superior a 8 a 10 años en funcionamiento continuo. como un confiablevarilla de ánodo de titanioEl proveedor NAVI Titanium cubre toda la gama de proyectos de generadores de hipoclorito de sodio de 50 a 5000 g/h, con muestras gratuitas disponibles para especificaciones estándar y soporte técnico personalizado sin cargo.
Ya sea que necesite ánodos de catálogo estándar o soluciones totalmente personalizadas, nuestro equipo de ingeniería está listo para ayudarlo a seleccionar, diseñar e implementar el sistema de ánodo adecuado para su aplicación.
Comuníquese directamente con nuestro equipo de ventas:sales@navititanium.com
Referencias
1. Trasatti, S. (1991). Electroquímica física de óxidos cerámicos. Electrochimica Acta, 36(2), 225–241.
2. Comninellis, C. y Vercesi, GP (1991). Caracterización de electrodos desprendedores de oxígeno tipo DSA: Elección de un recubrimiento. Revista de electroquímica aplicada, 21 (4), 335–345.
3. Kuhn, AT y Mortimer, CJ (1973). La cinética del desprendimiento y reducción del cloro en óxidos metálicos soportados en titanio, especialmente RuO₂ e IrO₂. Revista de la Sociedad Electroquímica, 120(2), 231–236.
4.Kraft, A. (2008). Desinfección electroquímica del agua: una breve reseña. Revisión de metales de platino, 52 (3), 177–185.
5. Cerveza, HB (1972). La invención y desarrollo industrial de los ánodos metálicos. Revista de la Sociedad Electroquímica, 127(8), 303C–307C.
6. Panizza, M. y Cerisola, G. (2009). Oxidación anódica directa y mediada de contaminantes orgánicos. Reseñas de productos químicos, 109(12), 6541–6569.
